Физические основы работы лазерного принтера
Отделение [2]
Отделение бумаги от фоторецептора осуществляется как механическим, так и электрическим способом.
В первом случае используются либо пальцы отделения, находящиеся в непосредственной близости к фоторецептору, либо отделяющие ремешки, устанавливаемые с одного края фоторецептора. Кромка бумаги скользит по ремешку и затем легко отделяется от фоторецептора.
Во втором случае используется коротрон отделения, обычно использующийся совместно с механическими средствами. Для отделения бумаги от фоторецептора на коротрон отделения подается переменное напряжение. Он генерирует положительные и отрицательный ионы. Часть из них ослабляют силу притяжения бумаги к фоторецептору, а часть - обеспечивают прилипание тонера к бумаге.
Закрепление [2]
После переноса копия уже практически готова. Но изображение, полученное на бумаге может быть стерто практическим любым механическим воздействием (например, легким трением). Естественно такая копия не пригодна для практического использования. Для увеличения сцепления тонера с бумагой используется механизм закрепления.
Существует несколько способов закрепления. Наиболее распространенный - это термомеханический способ, при котором копия подвергается нагреву и механическому прижиму.
Механизм закрепления носит название фьюзер (печка). Механизм состоит из нагреваемого тефлонового вала, с кварцевой лампой внутри, и резинового прижимного вала. Иногда вместо тефлонового вала устанавливается специальный керамический термоэлемент, который отделяется от бумаги термопленкой. Такие копиры имеют меньший срок прогрева и меньшее энергопотребление, однако и ходит термопленка значительно меньшее количество копий и повредить ее значительно легче при неправильном извлечении бумаги.
В части аппаратов предусмотрена смазка нагреваемого вала силиконовой смазкой. Это позволяет избежать прилипания тонера к валику. Кроме того, может использоваться специальное полотенце, для удаления остатков тонера или другой грязи, прилипшей к валу. Для отделения бумаги от вала применяются пальцы отделения.
Очистка[2]
Очистка - это процесс удаления остатков тонера с фоторецептора после переноса на бумагу.
Непосредственно перед очисткой может использоваться предочистка с помощью засветки фоторецептора или коротрона предочистки, который генерирует положительные и отрицательные ионы.
Оставшиеся частицы тонера удаляются с помощью ракельного ножа, находящегося в непосредственном контакте с фоторецептором. Ракель изготавливается и точно позиционируется относительно фоторецептора, для того, чтобы не повредить его. Отработанный тонер попадает в бункер отработки. Повторное его использование не рекомендуется, поскольку тонер слипается и загрязняется.
Возможное также удаление тонера мягкой щеткой, внутри которой устанавливается система вакуумной откачки.
Последний этап очистки - это удаление остаточного заряда, которое осуществляется с помощью либо источника света, либо коротрона, знак напряжения которого противоположен знаку заряда фоторецептора.

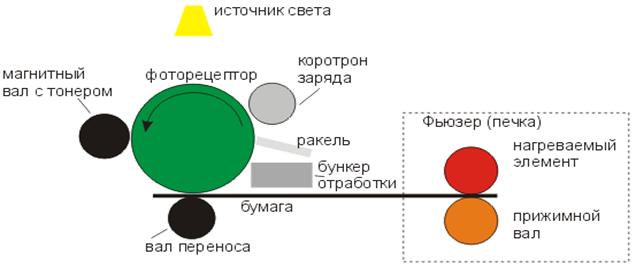

Рис.3.3 Общая схема процесса копированияю
Принцип действия лазерного принтера несколько отличается от принципов работы копировального аппарата. Источником света здесь служит лазер, который уменьшает потенциал в определенных участках фоторецептора. При этом фоновые участки фоторецептора остаются заряженными. Тонер заряжается противоположным зарядом. При контакте тонер притягивается подложкой в участки с низким потенциалом, пробитые лазером.
Лазерная засветка осуществляется следующим способом: Лазерная пушка светит на зеркало, которое вращается с высокой скоростью. Отраженный луч через систему зеркал и призму попадает на барабан и за счет поворота зеркала выбивает заряды по всей длине барабана. Затем происходит поворот барабана на один шаг (этот шаг измеряется в долях дюйма и именно он определяет разрешение принтера по вертикали) и вычерчивается новая линия. В некоторых принтерах кроме поворота барабана используется поворот зеркала по вертикали, которое позволяет на одном шаге поворота барабана вычертить два ряда точек. В частности первые принтеры с разрешением 1200 dpi использовали именно этот принцип.
Скорость вращения зеркала очень высока. Она составляет порядка 7-15 тыс. об./мин. Для того, чтобы увеличить скорость печати не увеличивая скорость зеркала его выполняют в виде многогранной призмы.

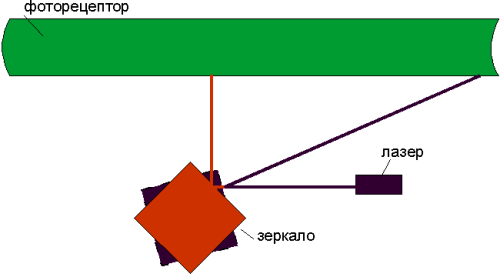

Рис.3.4
Лучи черного и красного цвета соответствуют различным положениям зеркала. В момент А зеркало повернуто под одним углом (красное положение зеркала). В следующий момент времени, соответствующий частоте лазера зеркало поворачивается и занимает черное положение. Отраженный луч попадает уже в другую точку фоторецептора. Естественно в реальности существуют еще дополнительные зеркала, призмы и световоды отвечающие за фокусировку и изменение направления луча.

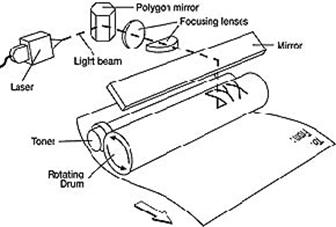

Рис.3.5 Лазерная технология печати (Laser - лазер Light Beam - лазерный луч Polygon Mirror - отражающая призма Focusing Lens - фокусировочная линза Mirror - зеркало Toner - тонер Rotating Drum - фоторецептор)
Лазерные принтеры кроме механической части включают в себя достаточно серьезную электронику. В частности на принтерах устанавливается память большого объема, для того, чтобы не загружать компьютер и хранить задания в памяти. На части принтеров устанавливаются винчестеры. Электронная начинка принтера также содержит различные языки описания данных (Adobe PostScript, PCL и т. д.). Эти языки опять же предназначены для того, чтобы забрать часть работы у компьютера и передать принтеру.
Рассмотрим физический принцип действия отдельных компонентов лазерного принтера.
ФОТОБАРАБАН [1]
