Сканирующая зондовая микроскопия
1.2.2.4 Режим регистрации ошибки обратной связи.
Ошибка обратной связи, возникающая при сканировании в режиме топографии, содержит дополнительную информацию о топографии. Она может быть использована для более точного восстановления рельефа. Свежая информация складной нож пчак на сайте.
Однако этот режим можно рассматривать как промежуточный между режимом постоянной силы и постоянной высоты, если отрегулировать скорость отработки обратной связи так, чтобы она отслеживала пологие изменения рельефа и не успевала отслеживать крутые. Тогда во время пересечения зондом небольших неоднородностей сканирование будет происходить при почти постоянной длине пьезосканера. В результате на изображении будут слабо проявляться медленные изменения рельефа и с высоким контрастом - резкие. Это может быть полезно для отыскания мелких неоднородностей на большом поле на фоне крупных пологих особенностей рельефа.
1.2.2.5 Измерение боковых сил
Во время сканирования по +Х или -X возникает дополнительная крутильная деформация кантилевера. Она обусловлена моментом сил, действующих на острие иглы. Угол кручения при небольших отклонениях пропорционален боковой силе. Измерительная система микроскопа позволяет регистрировать кручение кантилевера. Луч лазера, отраженный от кантилевера, получает в этом случае дополнительное смещение в боковом направлении (Рис.6). В этом случае регистрируется сигнал (А+В) - (С+D). Для измерения боковых сил АСМ работает в режиме поддержания постоянной силы, т.е. как при снятии топографии.

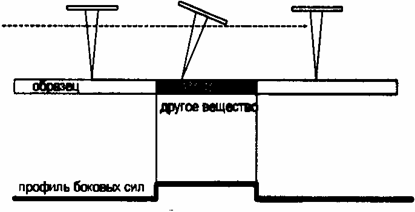

При движении по плоской поверхности, на которой присутствуют участки с разным коэффициан-том трения, угол кручения будет изменяться от участка к участку (Рис.7).
 |
Это позволяет говорить об измерении локальной силы трения. Если присутствует рельеф, то такая интерпретация невозможна (Рис, 8).
 |
Тем не менее, этот вид измерений позволяет получать изображения, на которых хорошо видны мелкие особенности рельефа, и облегчать их поиск. В режиме измерения боковых сил легко получать атомарное разрешениена слюде и некоторых других слоистых материалах.
Следует отметить, что при измерении топографии с атомарным разрешением получается атомарный рельеф до нескольких ангстрем, тогда как реальный рельеф составляет доли ангстрема. Такая большая величина рельефа объясняется влиянием крутильной деформации кантилевера из-за неидеальности регистрирующей системы - кручения кантилевера воспринимается как его продольный изгиб. Это возникает например даже при очень небольшом угле поворота фотодиода относительно направления движения луча при продольном изгибе кантилевера.
2.2.3 Вибрационные и модуляционные методы измерений
На базе различных принципов зондовой микроскопии были разработаны многочисленные методы получения информации о свойствах поверхности, использующие вибрацию зонда или образца или модуляцию параметра.
Использование вибрации или модуляции на достаточно высокой частоте позволяет, с одной стороны, регистрировать дифференциальные характеристики, поддерживая постоянные средние значения величин, а с другой стороны - значительно уменьшать величины шумов с частотной зависимостью 1/f(где f - частота) за счет переноса спектра сигнала из области вблизи 0 Гц в область высоких частот.
В числе общих преимуществ отдельных вибрационных методов можно назвать, во-первых, использование резонансных свойств системы, что позволяет существенно повысить чувствительность по сравнению со статическим измерением, а во-вторых, уменьшение сил взаимодействия, в частности, боковых, между зондом и поверхностью в бесконтактном (полуконтактном) режимах. В СТМ-режиме вибрация образца или иглы позволяет модулировать туннельный зазор и, детектируя изменения туннельного тока, получать сигнал dI/dz, дающий информацию о локальной высоте потенциального барьера для электронов (локальной работе выхода). Модуляция туннельного напряжения u в СТМ - режиме позволяет регистрировать сигнал dI/dz, определяемый локальной спектральной плотностью состояний.
В АСМ режиме вибрация образца и регистрация амплитуды отклика кантилевера дает информацию о локальной жесткости образца. Детектирование амплитуды и/или фазы колебаний кантилевера, возбуждаемого ньезоэлементом, позволяет сканировать в бесконтактном и полуконтактном режиме рельеф поверхности даже таких образцов, которые нельзя исследовать в контактном режиме ввиду того, что они легко деформируются или разрушаются иглой кантилевера. Эти режимы позволяют также использовать кантилеверы с тонкими и очень острыми иглами, которые в контактном режиме сами легко разрушаются.
1.2.3.1 СТМ-методы
Режим измерения локальной высоты барьера
В режиме измерения локальной высоты потенциального барьера для туннелирующих элекронов, которую можно с некоторой натяжкой называть локальной работой выхода, сигнал модуляции прикладывается к 2-обкладкам пьезотрубки. Обратная связь в процессе сканирования поддерживает низкочастотную составляющую туннельного тока постоянной. При этом регистрируется амплитуда высокочастотных колебаний туннельного тока, модуляцией туннельного промежутка из-за вызванных вибраций пьезотрубки.
В приближении простейшей одномерной модели туннелирования электрона через прямоугольный потенциальный барьер высотой Fi, зависимость туннельного тока I от ширины барьера z выражается экспоненциальным множителем
Дифференцированием этого множителя получаем;
и,следовательно
т.е. производная туннельного тока по ширине туннельного зазора, нормированная на сам туннельный ток, дает информацию о локальной высоте потенциального барьера. Так как среднее значение туннельного тока в процессе сканирования поддерживается постоянным, и амплитуда вибрации пьезотрубки не меняется, то полученная в результате сканирования картина распределения амплитуды колебаний туннельного тока как раз и содержит информацию о распределении величины Fi , и, следовательно, о химических свойствах поверхности. Реальная ситуация не столь проста, и амплитуда колебаний туннельного тока зависит еще от геометрии поверхности, от состава адсорбатов которые искажают форму потенциального барьера и кроме того, при измерениях на воздухе из-за наличия адсорбатов между иглой и поверхностью всегда существует заметная сила отталкивания, т.к. игла должна "продавить" слой адсорбата, прежде чем возникает заметный туннельный ток.
