Виды тепловых двигателей.
Тепловые двигатели - машины, в которых внутренняя энергия топлива превращается в механическую энергию. Виды двигателей: -паровая машина, -двигатель внутреннего сгорания, -паровая и газовая турбины, -реактивный двигатель.
Перспективные разработки.
По данным агенства экономических новостей, наиболее перспективными разработками в настоящее время являются термомагнитный двигатель и тепловой двигатель с внешним подводом теплоты.
Термомагнитный двигатель выгодно отличается простой конструкцией, в котором тепловая энергия горячих газов, получаемых от сгорания топлива, переходит в механическую энергию за счет фазового перехода материала ротора из магнитного состояния в немагнитное и обратно. Двигатель может иметь коэффициент полезного действия выше, чем у двигателей внутреннего сгорания и для своей работы может даже использовать низкотемпературные газы (порядка 100 град. С), которые другие двигатели не могут использовать совсем или использовать с меньшей эффективностью.
Используя горячие газы, полученные сжиганием жидкого или газообразного топлива, предложенный двигатель может заменять двигатели внутреннего сгорания. Однако новый двигатель гораздо проще по конструкции и работает без шума, что является его большим достоинством.
Новый двигатель может также работать используя горячие газы, являющиеся отходами при работе различных высокотемпературных агрегатов: металлургических печей, котельных установок и т.п.
Рассматриваемый ниже двигатель с внешним подводом теплоты предназначен для утилизации тепловой энергии горячих газов, являющихся отходами различных производств и процессов. Извлеченное тепло двигатель превращает в механическую работу, которая с помощью электрогенератора может быть превращена в электроэнергию. В современном производстве тепловых отходов в виде газов горячих очень много. Это горячие газы, выходящие из металлургических печей, котельных установок разного рода, газы в трубах систем отопления.
Наиболее перспективным применением двигателя является использование его в частных домах в районах с холодным климатом (Север РФ, Сибирь, Аляска, Канадский Север, Скандинавия). В этом случае тепло отходящих газов системы отопления будет использовано для обеспечения дома электроэнергией. Двигатель также может приводить в движение насос для подачи в дом воды из реки.
Рассматриваемый двигатель разработан в Екатеринбурге Конюховым Дмитрием Леонидовичем и не имеет зарубежных аналогов.
Термодинамика теплового двигателя.
В настоящий момент для двигателей с внешним подводом теплоты наиболее известен термодинамический цикл Стирлинга, состоящий из двух изотерм и двух изохор. Но возможно применение и других термодинамических циклов в подобных двигателях.
Рассмотрим идеальный термодинамический цикл с изотермическим сжатием и адиабатическим расширением некого гипотетического двигателя. На рис. 1 приведен такой идеальный термодинамический цикл, показанный в pV координатах.

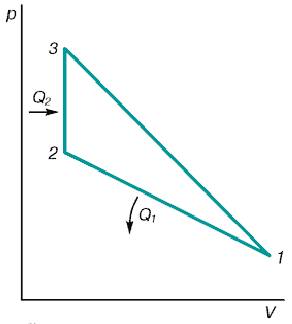

Рис. 1. Идеальный термодинамический цикл
В цикле принят изохорический процесс подвода теплоты так как, его термический КПД больше изобарического. Для упрощения расчетов, изохорический процесс 2–3 показан прямой линией.
Термический КПД цикла по pV-диаграмме рис. 2 :
где: P - степень повышения давления; Q – показатель адиабаты; T – степень сжатия.
Как видно из формулы (1) термический КПД такого цикла зависит от отношения температур холодильника и нагревателя. Например, при T3 = 1173K; T1 = 337K; ? = 6,5; ? = 1,6 и ? = 3,5 термический КПД цикла составит 0,55. Что, при прочих равных условиях, сопоставимо с термическим КПД цикла Стирлинга. Но в реальном двигателе добиться, чтобы он работал по такому циклу конечно трудно, поэтому обобщенный термодинамический цикл реального двигателя будет выглядеть так, как показано на рис. 2.

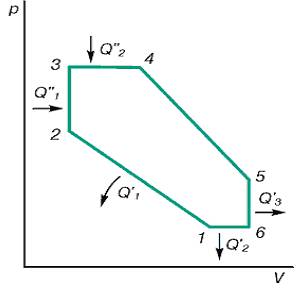

Рис. 2. Реальный термодинамический цикл
Работа двигателя.
Для объяснения принципа работы ДВПТ по циклу с изохорическим сжатием и адиабатическим расширением воспользуемся рис. 3.

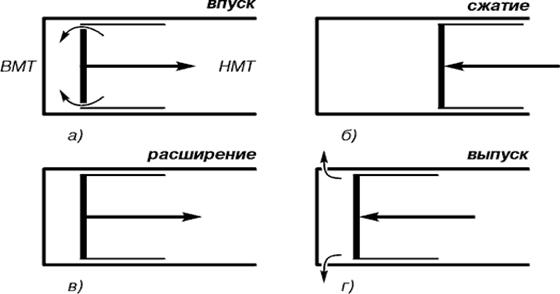

Рис. 3. Принцип работы ДВПТ
Такт впуска (рис. 3а).
В верхней мертвой точке (ВМТ) открывается клапан расположенный в поршне и при движении поршня к нижней мертвой точке (НМТ) рабочее тело, с давлением p1 и температурой T1, поступает в цилиндр. В НМТ клапан в поршне закрывается.
Такт сжатия (рис. 3б).
При движении поршня к верхней мертвой точке (ВМТ) происходит сжатие рабочего тела, при этом выделяющаяся в процессе сжатия теплота Q1 (см. рис. 1) рассеивается в окружающей среде, вследствие этого температура стенки цилиндра, а, следовательно, и температура рабочего тела поддерживается постоянной и равной T1. Давление рабочего тела возрастает и достигает значения p2.
Такт расширения (рис. 3в).
В процессе нагревания теплота через стенку цилиндра передается рабочему телу. При мгновенном подводе теплоты Q2 к рабочему телу давление и температура в цилиндре возрастают, соответственно до p3 и T3. Рабочее тело воздействует на поршень и перемещает его к НМТ. В процессе адиабатного расширения рабочее тело производит полезную работу, а давление и температура уменьшаются до p1 и T1.
Такт выпуска (рис. 3г).
При движении поршня к ВМТ в цилиндре открывается клапан и через него осуществляется выпуск рабочего тела из цилиндра, с давлением p1 и температурой T1. В НМТ клапан в цилиндре закрывается.
