Аномалоскоп АН-59
Прибор предназначен:
2 для исследования дихроматизма и монохромотизма цветового зрения;
2 получения при этих исследованиях, при завышенных порогах количественной оценки светослабости и аномальных форм цветового зрения (аномальный трихроматизм в виде протономалии и дейтераномалии); http://mskgrp1.ru книга монтаж систем вентиляции и кондиционирования воздуха.
2 на данном приборе легко и удобно проводить массовые обследования, устанавливая статистически количественную частоту тех или иных форм цветового зрения;
2 различные формы приобретенных расстройств цветовосприятия также могут получить свое раскрытие и количественную оценку на аномалоскопе АН-59.
2 изучение влияния на цветовое зрение различных факторов, таких как уровень яркости, длительность наблюдения, предварительная цветовая адаптация, роль общих условий наблюдения (шуму, засветок), влияние возраста, тренировки в цветоразличении, воздействие медикаментозных веществ;
2 с помощью данного прибора можно устанавливать нормы цветовосприятия и цветоразличения для профессий, связанных с цветом.
Принцип работы прибора:
Аномалоскоп Ан-59 построен на использовании явления трехменрности цвета. Трехменрность цвета основывается на теории о наличии в сетчатке глаза трех видов клеточных светочувствительных приемников, различающихся по своей спектральной чувствительности (рис.1).

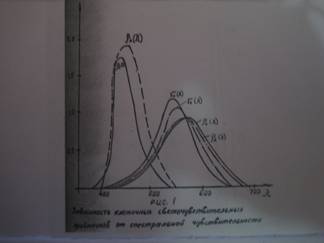

Зависимость клеточных светочувствительных приемников от спектральной чувствительности
рис.1
кривая r0 (-) – для 1 рода приемников, преимущественно красночувствительных;
кривая g0 (-) – для приемников 2-го рода, преимущественно зеленочувствительных;
кривая β0 (-) – для приемников 3-го рода, преимущественно синечувствительных.
По ординате отложены интенсивности физико-химических процессов, которые возникают в приемниках при попадании на них монохроматических излучений той или другой длины волны. Формирующиеся в сетчатке сигналы передаются в мозг и образуют там в своей совокупности основу нашего восприятия цвета. Такова материальная природа трехмерности цвета.
На аномалоскопе АН-59 проводят 4 вида испытаний цветового зрения: 3 из них – цветоразличение (одной из основных функций зрительного анализатора). Острота цветоразличия характеризуемся величиной порогов цветоразличения, т.е. теми минимальными цветовыми различениями, какие «наш зрительный анализаторный аппарат по тонкости его конструкции в состоянии отметить».
На аномалоскопе АН-59 проводятся раздельные испытания каждой из трех систем приемников, и это является его особенностью.
В первом испытании проводится:
2 оценка остроты цветоразличения, связанной с восприятием сигналов от первой системы приемников, т.е той, которая обладает спектральной чувствительностью r0 (-) и которая не функционирует у протанопов.
Во втором и третьем испытании проводится:
2 оценивается острота цветоразличения, связанная с каждым из двух остальных систем, которые обладают спектральной чувствительностью g0 (-) и β0 (-) и которые соответственно не действуют у дейтеранопопов и тританопов.
Все три испытания построены на изменении цвета одной из двух половин поля зрения прибора, вначале совершенно тождественны. В каждом испытании фиксируется момент, когда сознание сможет ощутить наступившее изменение цвета одного полуполя.
В первых трех испытаниях достигается оценка остроты цветоразличения, характерной для той или другой системы приемников на основе чисто пороговой методики – установления еле ощутимого, порогового неравенства по цвету и благодаря надлежащему подбору начального и конечного цвета в каждом испытании.
Четвертое испытание построено на чисто колориметрической методике сложения цветов на установлении цветового равенства. Здесь достигается оценка типичности цветового зрения – нормальности или аномальности спектральной чувствительности приемников сетчатки.

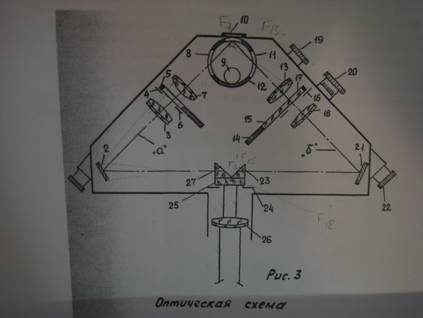

Оптическая схема аномалоскопа АН-59 с ходом лучей.
2 и 21 – диффузно отражающие экранчики 23, 27 – прямоугольные призмочки
3 и 18 ; 7 и 13 – объективы 24 - диафрагма линза
4 и 16 – диафрагмы с квадратными отверстиями 25 – плоско-выпуклая линза
5 и 14 – подвижные рамки со светофильтрами 26 – окулярная линза
6,15,17, – светофильтры
8 и 11 – отверстия
9 – лампа
10 – пробка
12 – цилиндрический сосуд
19 , 22– барабан
20 – измерительный барабан
21 - экран
Лампа (9) помещается в цилиндрическом сосуде (12) и создает яркое освещение его стенок. Фактическим источником света является поверхность пробки (10), расположенной напротив лампы (9).
Свет, отраженный пробкой (10), выходит из сосуда через два отверстия (8 и 11) и попадает на два объектива (7 и 13) находящиеся на фокусном расстоянии от пробки (10). Благодаря этому создается параллельный ход лучей в пространстве между ними и вторыми, подобными же объективами (3 и 18). Между (7 и 13; 3, 18) на линии пучков а, б располагаются подвижные рамки (5 и 14), со светофильтрами (6 и 17) и диафрагмы (4 и 16) с квадратными отверстиями. Каждая пара объективов (3,7 и 13, 18) создает изображение поверхности белой пробки (10) на белых, диффузно отражающих экранчиках (2 и 21), которые располагаются на расстоянии фокуса от объективов (3 и 18).
Отражаемый экранчиками (2 и 21) свет падает на катетные поверхности двух прямоугольных призмочек (27 и 23), посаженных на плоско-выпуклую линзу (25), фокусное расстояние которой равно ее расстоянию до экранчика (2 и 21).
Диафрагма (24) около линзы (25) является полевой диафрагмой. Поле зрения прибора делит пополам темной вертикальной полоской, образуемой сближенными ребрами призмочек (23 и 27). Полевая диафрагма наблюдается через окулярную линзу 26 глазом.
Параллельный ход лучей между линзами (25 и 26) позволяет производить фокусировку окуляра по глазу наблюдателя, не нарушая условия, чтобы выходной зрачок находился точно в фокусе окулярной линзы (26).
