Расчёт и проектирование установки для получения жидкого кислорода

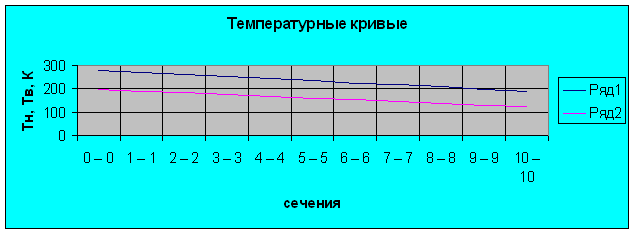

Строим температурные кривые:
ΔТсринт = n/Σ(1/ΔТср)
№ |
ΔТср |
1/ΔТср |
1 |
82 |
0,012 |
2 |
82 |
0,012 |
3 |
78 |
0,0128 |
4 |
79 |
0,0127 |
5 |
77 |
0,013 |
6 |
72 |
0,0139 |
7 |
73 |
0,0137 |
8 |
72 |
0,0139 |
9 |
69 |
0,0145 |
10 |
65 |
0,0154 |
Σ(1/ΔТср) = 0,1339
ΔТср = 10/0,1339 = 54,7 К
б) Материальный баланс теплообменника II:
VK (i4B – i6В) + Vq3 = K(i4K – i4)
Из баланса расчитываем истинное значение теплопритоков из окружающей среды:
0,56*1,15(280 – 173) + 1*q3 = 0,187*1,684(248,4 – 140)
q3 = 23,4 - 68,9 = -45,5 кДж/кг
Рассчитываем коэффициенты В и D:
VК (i4B – i6В) + Vq3 = K(i4K – i4)
VК ΔiB + Vq3 = К ΔiК
ΔiB = К ΔiК/ VК - V q3/VК | ΔiК/ ΔiК
ΔiB = К ΔiК/ VК - Vq3* ΔiК/ ΔiК
В = К/VК = 0,128/0,56 = 0,029
D = V q3/VК ΔiК = -1*45,5/0,56*(248,4 – 140) = -0,75
ΔiB = В ΔiК - D ΔiК = С ΔiК = (0,029 + 0,75) ΔiК = 0,779 ΔiК
Составляем таблицу:
№ | ТВ , К | iв, кДж/кг | ΔiВ | ТК, К | iК, кДж/кг | ΔiК |
0 – 0 | 280 | 522,32 | 0 | 248,4 | 332 | 0 |
1 – 1 | 272 | 511,7 | 10,589 | 237,56 | - | 13,593 |
2 – 2 | 261 | 501,1 | 21,178 | 226,72 | - | 27,186 |
3 – 3 | 254 | 490,6 | 31,767 | 215,88 | - | 40,779 |
4 – 4 | 245 | 480 | 42,356 | 205,04 | - | 54,372 |
5 – 5 | 235 | 469,3 | 52,973 | 194,2 | - | 67,975 |
6 – 6 | 225 | 458.8 | 63,534 | 183,36 | - | 81,558 |
7 – 7 | 218 | 448,2 | 74,123 | 172,52 | - | 95,151 |
8 – 8 | 210 | 437,6 | 84,735 | 161,68 | - | 108,77 |
9 – 9 | 199 | 427 | 95,301 | 150,84 | - | 122,33 |
10 – 10 | 188 | 419,12 | 105,9 | 140 | 467,93 | 135,93 |
