Ударные волны
- двойникование инициируется главным образом сдвиговыми напряжениями, а гидростатическое напряжение может влиять лишь косвенно;
- фазовые превращения в основном обусловлены действием гидростатического компонента тензора напряжений, однако мартенситные превращение стали может быть также вызвано и сдвиговым напряжением или деформацией;
- образование точечных дефектов обусловлено в основном сдвиговыми напряжениями, а скорость их диффузии может как увеличиваться, так и уменьшаться в зависимости от гидростатической составляющей тензора напряжений;
- энергия дефектов упаковки кристаллической решетки изменяется в зависимости от гидростатического давления;
- источниками дислокаций являются дисперсные частицы, так как их сжимаемость отлична от сжимаемости матрицы, следовательно, это явление контролируется гидростатическими напряжениями;
- в материалах с некубической симметрией отдельные зерна характеризуются анизотропной сжимаемостью и гидростатическое сжатие приводит к появлению напряжений, обусловленных необходимостью совместности деформаций на границе зерна.
При р>pc нагружение является одноволновым , время деформации – малым, а преобладающий механизм деформации можно описать следующими стадиями: зарождение дислокаций при реализации теоретической прочности материала; потеря устойчивости кристаллической решетки; сдвиг по атомным плоскостям (что проявляется в резком изменении структуры материала). Например, при ударном нагружении стали давлением р>67ГПа вероятность двойникования снижается, так как появляется механизм с меньшим временем релаксации. Экспериментально установлено, что двойниковая структура при этом исчезает, наблюдается упрочнение металла вследствие вынужденного зарождения предельного числа дислокаций и появляются области сильно локализованной пластической деформации, называемые полосами адиабатического сдвига (ПАС).
Очевидно, что тепло, выделяемое при пластической деформации, концентрируется в окрестности полосы сдвига только в том случае, когда выделение тепла происходит быстрее, чем его отвод за счет теплопроводности. Следовательно быстрое деформирование металла приводит к локализованному нагреву и катастрофическому разрушению по полосам сдвига. Механизмы, генерирующие развитие ПАС, необязательно связаны с локализацией пластического течения, так как нагрев может быть и не очень велик (менее 400 К). В этом случае появление ПАС может быть обусловлено задержкой локализации пластического течения из=за гетерогенности пластических деформаций в поликристаллических материалах.
Нагрев области сдвига зависит от степени пластической деформации и скорости, с которой тепло отводится от зоны сдвига. При этом пластическая деформация в адиабатических полосах сдвига достигает порядка 104 %, скорость деформации – 106 … 108 с-1 , а твердость материала в ПАС значительно превышает твердость основного материала.
Для решения проблем динамики разрушения деформируемого твердого тела большое значение имеет подробный анализ физического механизма и поверхностей разрушения при ударноволновом нагружении. Феноменологические аспекты квазистатического, динамического и импульсного видов деформации и разрушения тождественны для всех скоростей нагружения: зарождение, рост, коалесценция микроскопических пор или трещин. Успешное предсказание характера разрушения по состоянию микроструктуры связано с необходимостью изучения основных закономерностей кинетики разрушения. Для построения соответствующих физических концепций существуют три возможных источника получения необходимой информации: аналитические модели кинетики образования микропор и трещин; алгоритмы и программы, разрабатываемые на основе численного интегрирования дифференциальных законов сохранения и нелинейных физических и механических экспериментальных соотношений; экспериментальные исследования с контролируемыми параметрами нагружения и с последующим количественным описанием процессов деформации и разрушения на микроструктурном уровне. В качестве примера можно привести экспериментальные исследования стального шара, подвергшегося ударноволновому нагружению(рис.4,5).

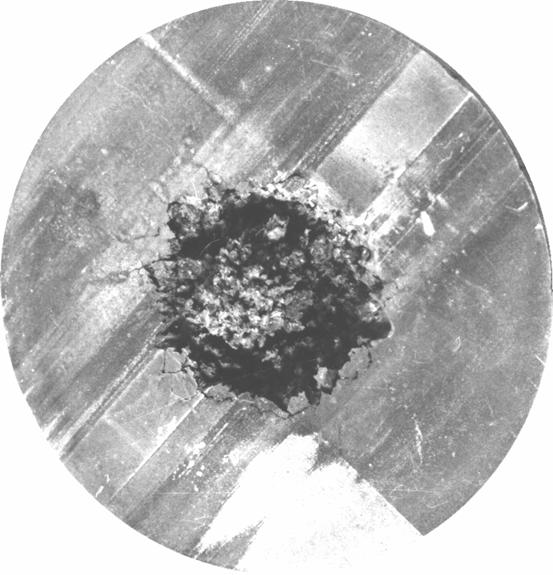

Рис.4. Концентрическая полость в стальном шаре (марка стали - 60Х3Г8Р8Ф), подвергшимся ударноволновому нагружению.
Рис.5. Рекристаллизованная структура стали 60Х3Г8Н8Ф после ударноволнового нагружения.
Заключение
Приведенные результаты подчеркивают, что ударноволновое воздействие на твердые деформируемые тела является уникальным средством получения неравновесных состояний вещества. Это связано с высокими значениями градиентов термодинамических и кинематических параметров во фронте УВ, что приводит как к упорядочиванию, так и к разупорядочиванию структуры вещества на любом уровне - от механической структуры до внутримолекулярных процессов.
Литература
1. Зельдович Я.Б. «Физика ударных волн и высокотемпературных гидродинамических явлений» М. : Наука, 1966, 686 с.
2. Забабахин Е.И., Забабахин И.Е. «Явления неограниченной кумуляции» М. : Наука, 1988, 173 с.
3. Лободюк В.А. «Воздействие ударных волн на мартенситные превращения в металлах и сплавах», Металлофизика, вып.76. - Киев: Наукова думка, 1979, с.3-20.
4. Теплов В.А. , Талуц Г.Г. , Маслов Р.А. , Мурышев Е.Ю. , Синицын А.В. «Особенности микроструктуры сплава железо-никель при нагружении плоской ударной волной давлением 30ГПа», ФММ, 1988, том 66 , вып.5, с.920-924.
5. Селиванов В.В., Соловьев В.С., Сысоев Н.Н. «Ударные и детонационные волны. Методы исследования»: изд-во МГУ, 1990. – 256 с.
«Shock waves in solids» editor by F.Seitz, D. Turnbull: Academic press New York and London, 1986, c 256-328.
Перейти на страницу: 1 2 3 4 5 6 7 8
